VERTEILTE LÖSUNGEN

Einfach starten.
Dann modular skalieren.

High-End-Laden: So einfach wie Ihr Smartphone.
i-charging verbindet ansprechendes Design mit wegweisender Technik. Erleben Sie eine Ladeinfrastruktur mit echtem Wow-Effekt: Absolut zuverlässig und so intuitiv zu bedienen, wie Sie es von Ihrem Smartphone gewohnt sind.

Durch die intelligente Trennung von Bedien- und Leistungseinheit verteilen Sie flexibel 200 bis 1.600 kW auf 4 bis 8 Ladepunkte – das spart Platz und maximiert die Effizienz.

Ihr Vorteil: Einfach starten. Dann modular skalieren. Installieren Sie heute nur die Leistung, die Sie aktuell brauchen – und erweitern Sie die Kapazität ganz flexibel mit dem wachsenden Bedarf Ihrer Kunden.

Beratung anfragen System entdecken

Voll kompatibel mit my.i-charging & omni-e.

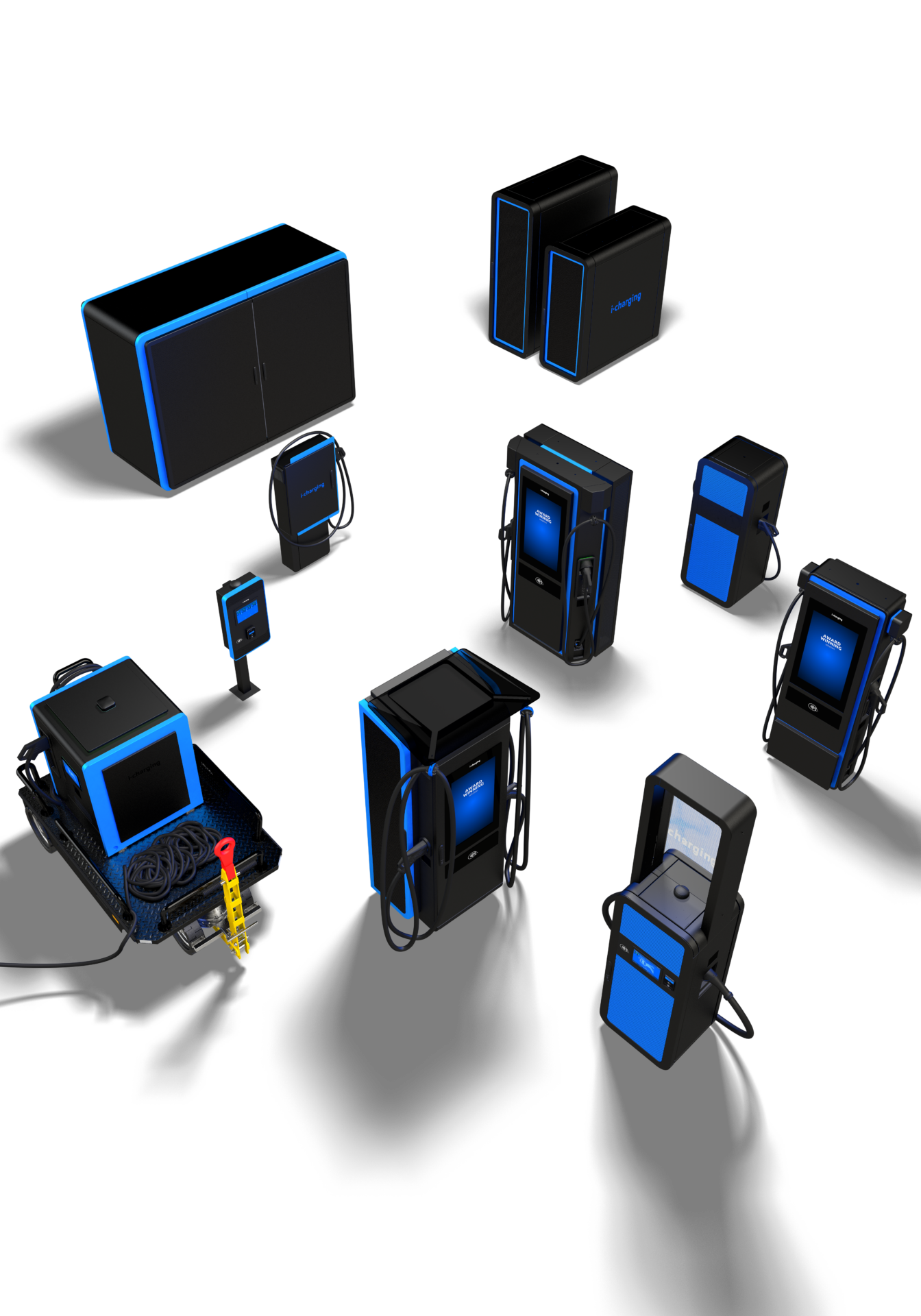

Verteiltes Ladesystem — Leistungs- und Bedieneinheiten

bis 1,6 MW

Leistung im Hub-Maßstab

bis 8 Fahrzeuge

gleichzeitig laden

50-kW-Schritte

modular erweiterbar

CCS & MCS

in einem System vereint

IHRE ENTSCHEIDUNG

Wie groß wollen Sie anfangen?

EINSTIEG & WACHSEN

von 200 bis 900 kW

Kompakter Einstieg mit CLUSTER — ideal für den Start, jederzeit erweiterbar.
200er / 300er PowerUnit-Gehäuse sind jeweils in 50 kW-Schritten skalierbar. Damit sind Cluster von bis zu 3 x 200 kW = 600 kW oder 3 x 300 kW = 900 kW möglich.

HUB-MASSSTAB

von 800 bis 1.600 kW

Maximale Leistung mit MAX — für Ladehubs, Flotten und hochfrequentierte Standorte. Die Anzahl der Module ist ebenfalls in 50 kW-Schritten frei wählbar.
Bis zu 32 Module x 50 kW = 1.600 kW passen in ein einziges MAX Gehäuse.

AUSZEICHNUNGEN

DAS PRINZIP

Leistung und Erlebnis — getrennt gedacht, zusammen gebaut.

Bedieneinheiten definieren das Erlebnis am Ladepunkt.
Leistungseinheiten definieren die verfügbare Kapazität.

Jede Leistungseinheit ist mit jeder Bedieneinheit kompatibel — in so vielen Konfigurationen, wie es betriebliche Anforderungen gibt.

Im Kern verteilt eine patentierte dynamische Leistungszuweisung die installierte Kapazität in Echtzeit auf alle aktiven Fahrzeuge — so wird die Leistung stets vollständig genutzt.

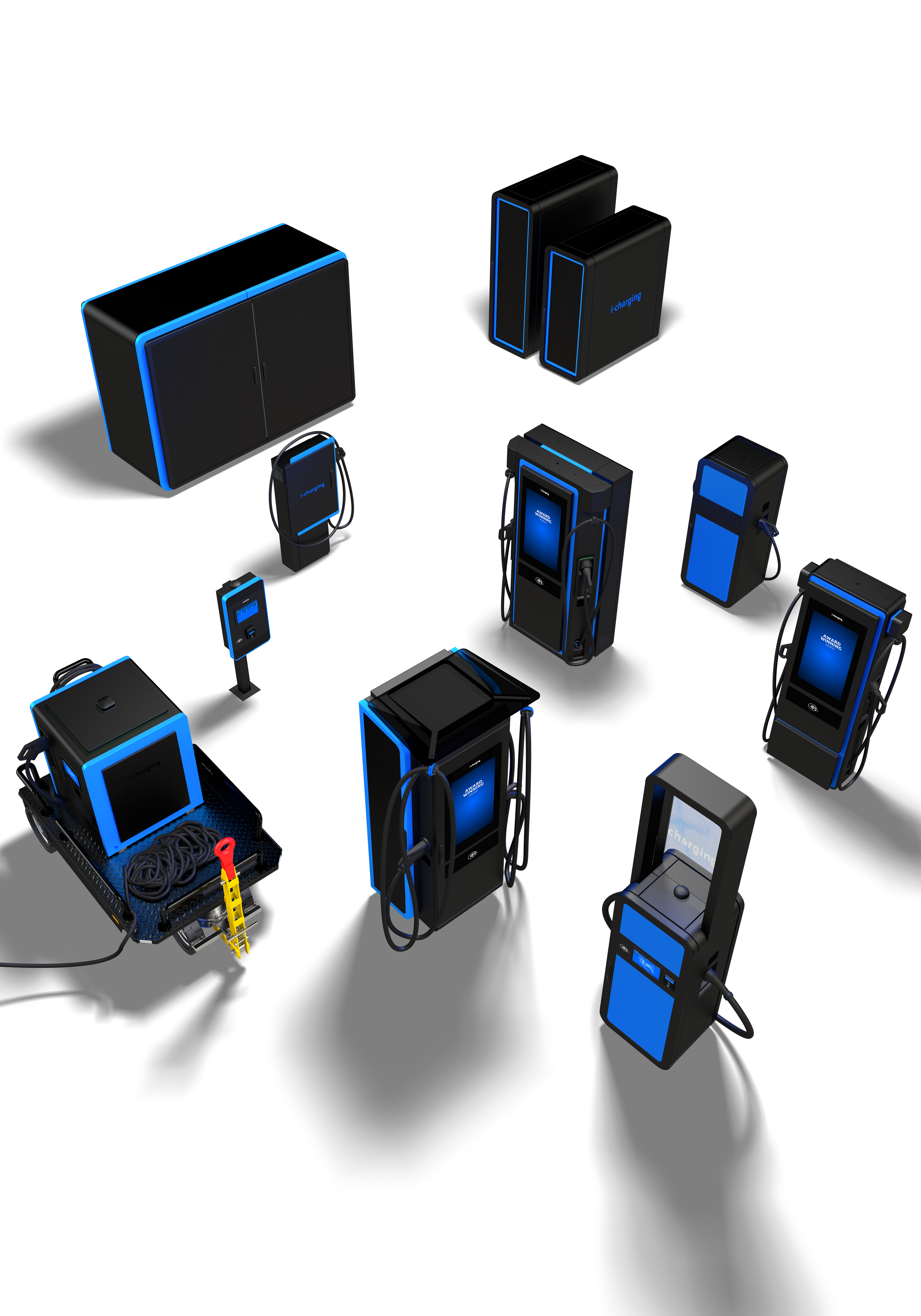

Leistungseinheiten und Bedieneinheiten im Zusammenspiel

EINE PARTNERSCHAFFT SEIT 2020

KWiQ ist zertifizierter Wiederverkäufer und Berater der i-charging Ladetechnologie.

BEDIENEINHEITEN — DEFINIEREN DAS ERLEBNIS

Vier Wege zu laden.

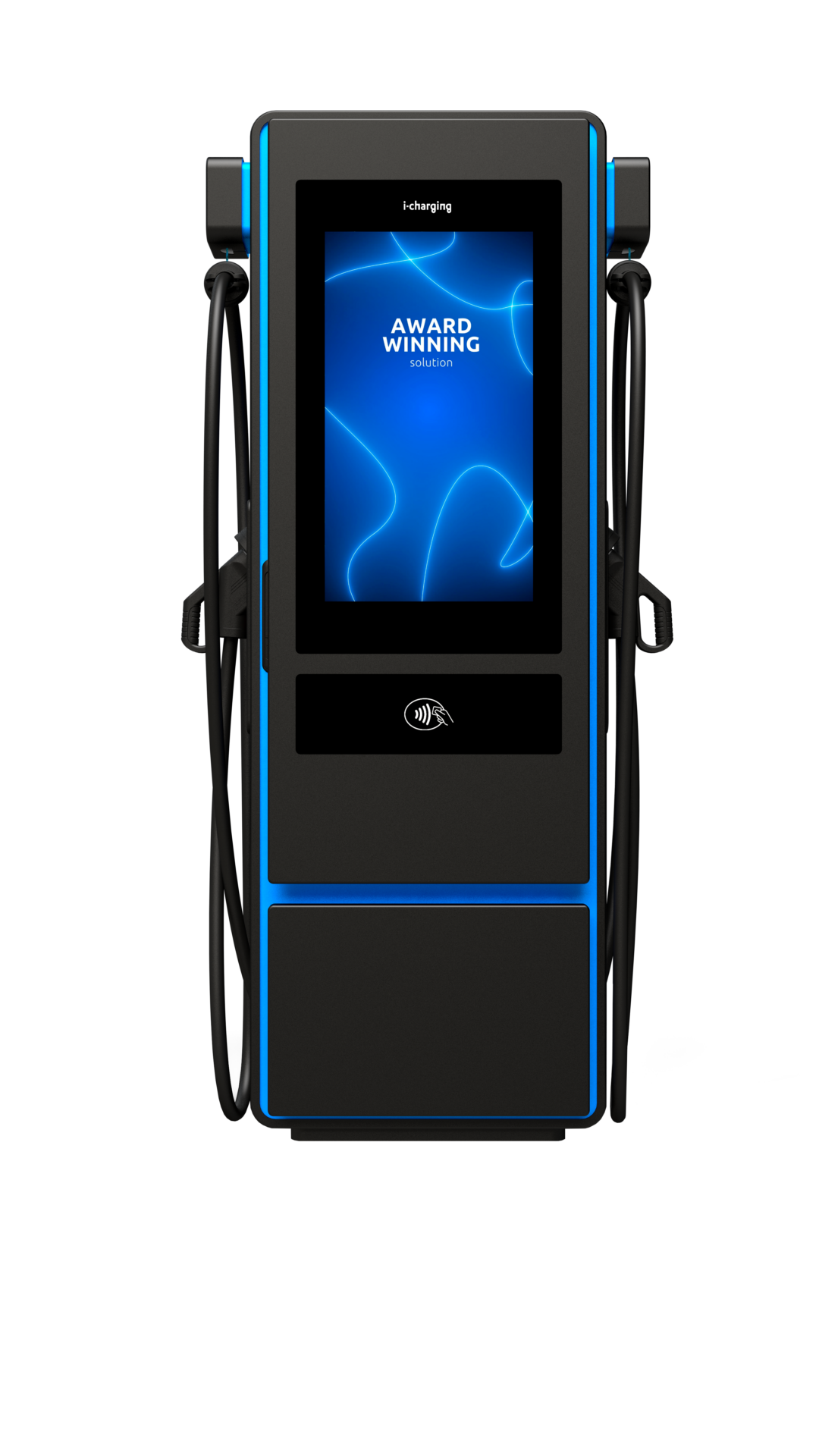

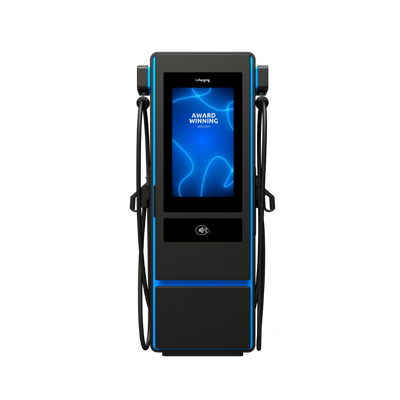

BLUEBERRY PLUS

Bedieneinheit

2 Ladepunkte
32″ Touchscreen
4,7 m Kabel mit Kabelmanagement-System (CMS)
CCS

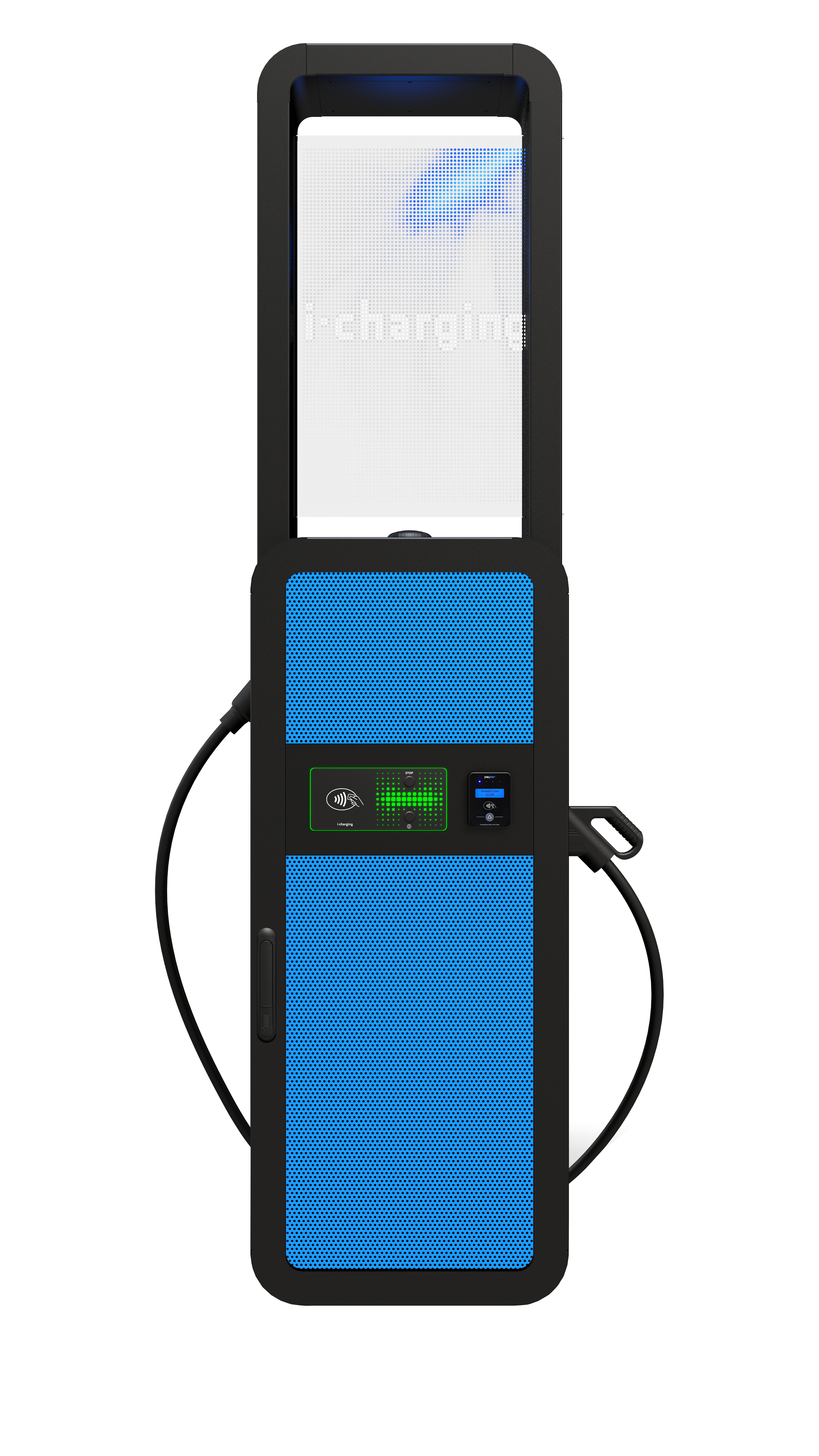

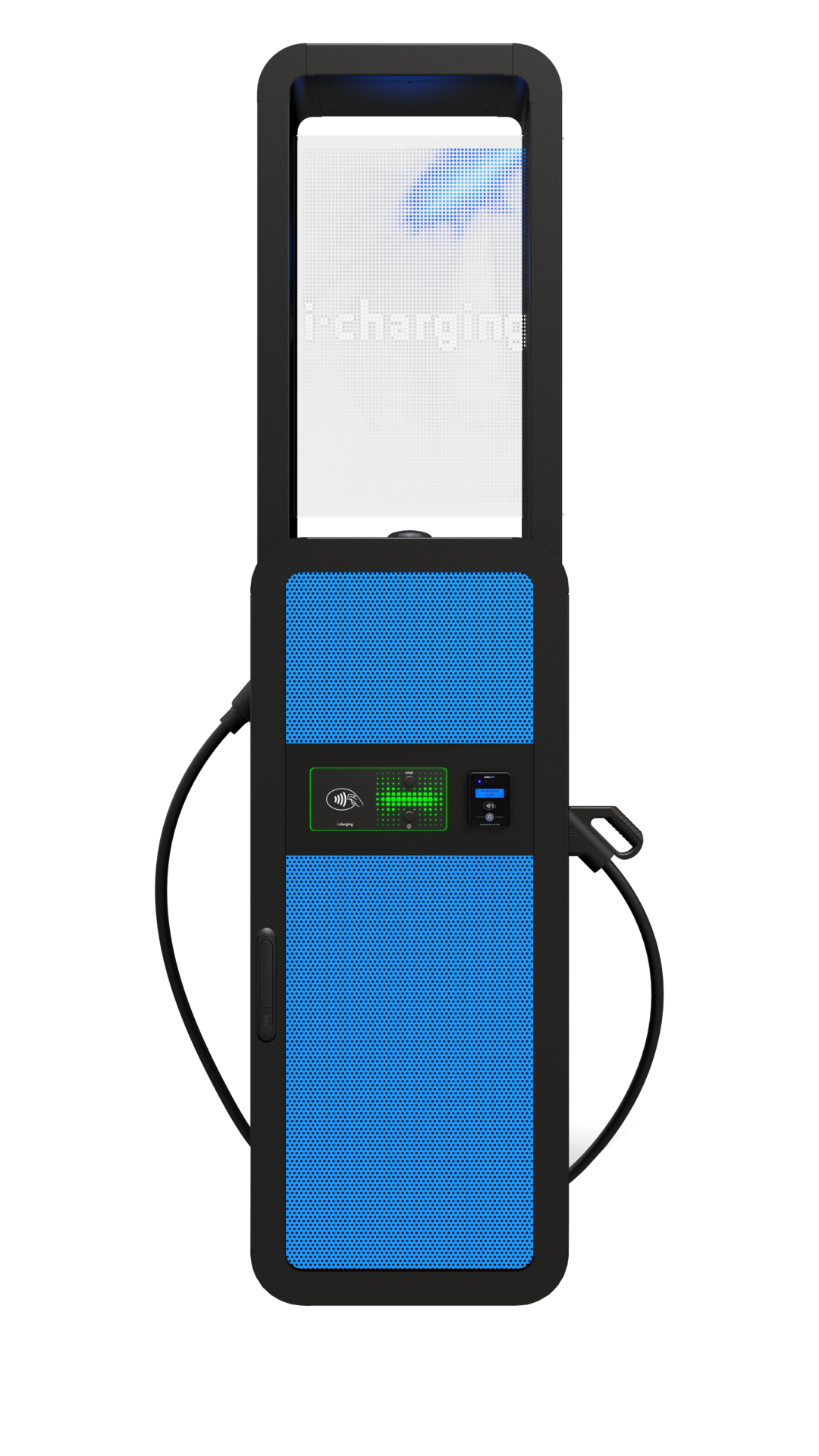

I-LIGHT

Heavy-Duty-Bedieneinheit

1 Ladepunkt
37″ Glasdisplay + 10″ Touchscreen
3,5 m optional gekühltes Kabel*
CCS oder MCS

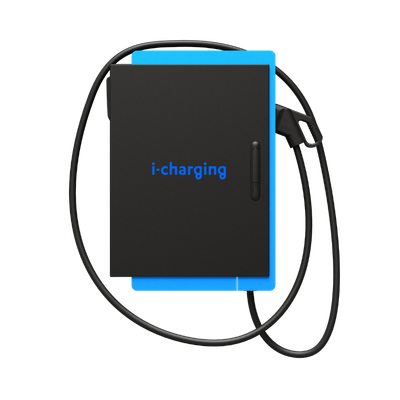

SATELLIT WALLBOX

Wallbox Dispenser

1 Ladepunkt · 4,7 oder 8 m Kabel*
Wand-, Decken- oder Bodenmontage
benötigt e-flow zur Identifikation & Freigabe des Ladevorgangs
CCS

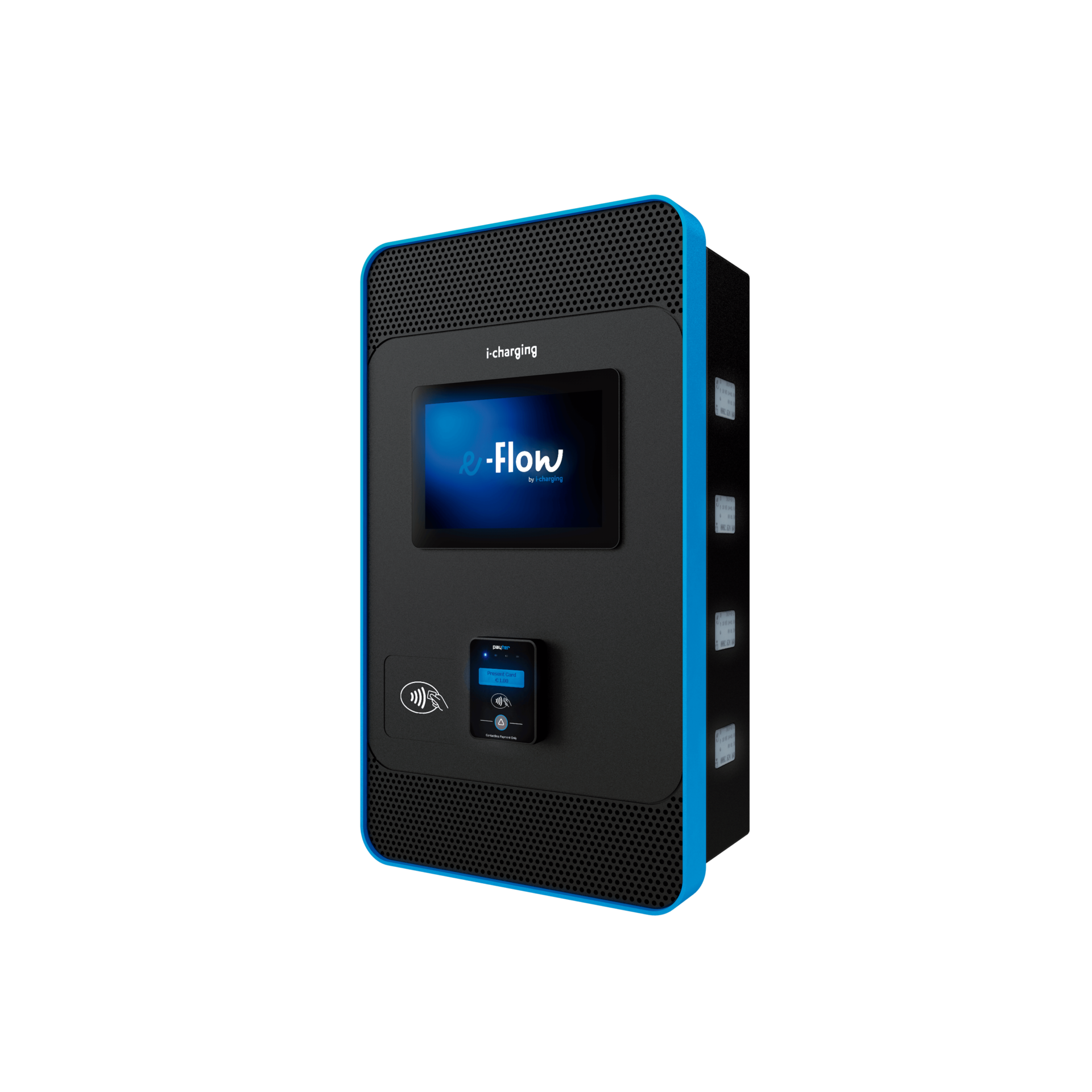

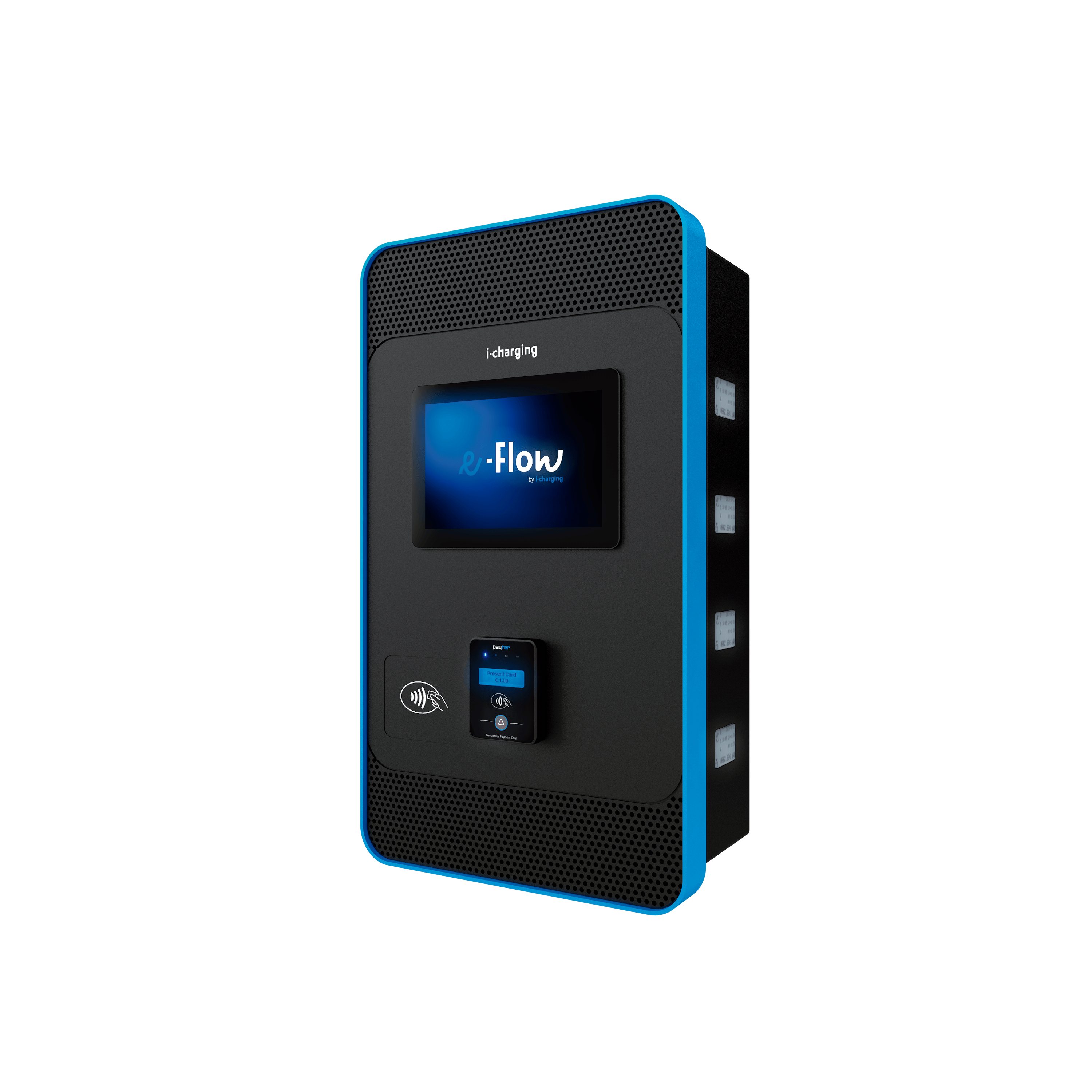

E-FLOW

Steuereinheit

Steuerung für bis zu 4 Ladepunkte
Dynamische Leistungszuweisung
Optional Authentifizierung & Bezahlung
Für Flottendepots & private Infrastruktur

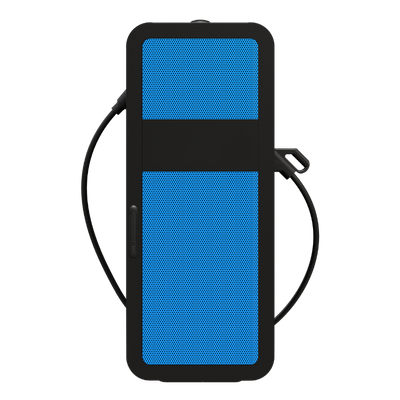

GEKÜHLTER SATELLIT

Gekühlter Dispenser

1 Ladepunkt · 3,5 m gekühltes Kabel*
Flüssigkeitsgekühlt bis 1.500 A
benötigt e-flow zur Identifikation & Freigabe des Ladevorgangs
CCS oder MCS

* Weitere Kabellängen auf Anfrage.

LEISTUNGSEINHEITEN — DEFINIEREN DIE KAPAZITÄT

Versorgung unserer Ladepunkte.

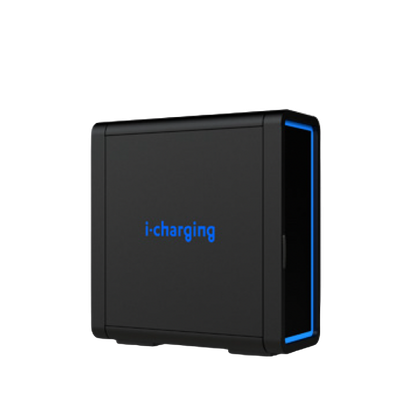

POWER UNIT 200

bis 200 kW

bis zu 4 Ladepunkte mit Leistung versorgen
50-kW-Leistungsmodule
bis 600 kW mit 3 Einheiten
maximal 500A (Stromstärke) auf 4 CCS-Ladepunkte verteilen
dynamische Leistungszuweisung

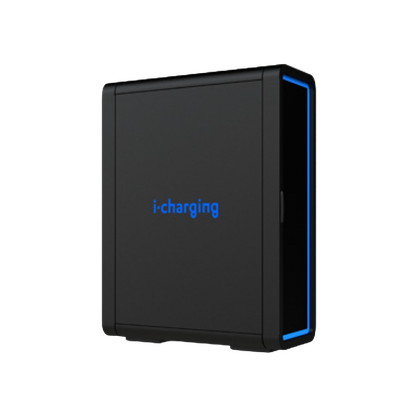

POWER UNIT 300

bis 300 kW

bis zu 4 Ladepunkte mit Leistung versorgen
50-kW-Leistungsmodule
bis 900 kW mit 3 Einheiten
maximal 1.000A (Stromstärke) auf 4 CCS-Ladepunkte verteilen
dynamische Leistungszuweisung

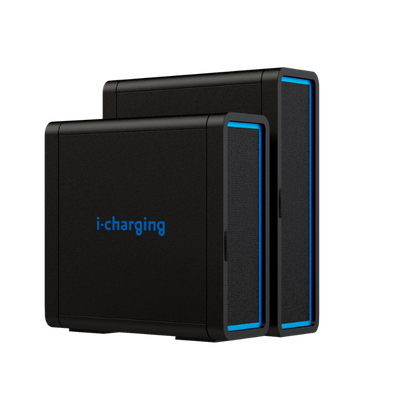

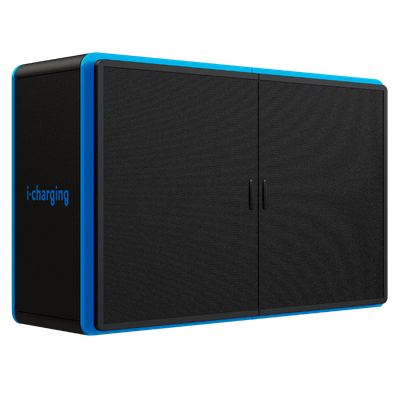

MAX

bis 1.600 kW

bis 8 zu Ladepunkte mit Leistung versorgen
50-kW-Leistungsmodule
CCS & MCS in einem System
maximal 3.000A (Stromstärke) auf 4 MCS / 8 CCS-Ladepunkte verteilen
dynamische Leistungszuweisung

KOMBINATIONEN

Leistungs- & Bedieneinheit kombinieren.

Bedieneinheit	power unit 200	power unit 300	MAX
blueberry PLUS + Wallbox Dispenser Satellit	bis 4 Ladepunkte · bis 600 kW	bis 4 Ladepunkte · bis 900 kW	bis 8 Ladepunkte · bis 1.600 kW
e-flow + Wallbox Dispenser Satellit	bis 4 Ladepunkte · bis 600 kW	bis 4 Ladepunkte · bis 900 kW	bis 8 Ladepunkte · bis 1.600 kW
e-flow + gekühlter Dispenser Satellit	bis 4 Ladepunkte · bis 600 kW	bis 4 Ladepunkte · bis 900 kW	bis 8 Ladepunkte · bis 1.600 kW
i-light Bedieneinheit CCS	—	bis 4 Ladepunkte · bis 900 kW	bis 8 Ladepunkte · bis 1.600 kW
i-light Bedieneinheit MCS	—	bis 2 Ladepunkte · bis 900 kW	bis 4 Ladepunkte · bis 1.600 kW

TECHNISCHE DATEN · BEDIENEINHEITEN

Vollständige Spezifikationen.

Alle Werte @ 25 °C, sofern nicht anders angegeben. * auf Anfrage · ** weitere Kabellängen auf Anfrage · *** vorbereitet für 1250 V.


	BLUEBERRY PLUS	I-LIGHT	E-FLOW	SATELLIT WALLBOX	GEKÜHLTER SATELLIT
Ausgang
Anzahl Ausgänge	1 oder 2	1	—	1	1
Kabellänge [m]	4,7	3,5 (opt. gekühlt)	—	4,7	3,5 (gekühlt)
Ausgang CCS
Spannungsbereich [V DC]	150–1000	150–1000	—	150–1000	150–1000
Max. Strom [A DC]	ungekühlt: 125·250·375 (Spitze 500) gekühlt: 600·700 (Spitze 800)	*	—	*	ungekühlt: 125·250·375 (Spitze 500) gekühlt: 600·700 (Spitze 800)
Ausgang MCS
Spannungsbereich [V DC]	—	150–1000 ***	—	—	150–1000 ***
Max. Strom [A DC]	—	gekühlt: 1500	—	—	gekühlt: 1500
Umgebung
Betriebstemperatur [°C]	−35 bis +50	−35 bis +50	−35 bis +50	−35 bis +50	−35 bis +50
Max. Höhe [m]	2.000	2.000	2.000	2.000	2.000
Schutzart	IP55	IP55	IP55	IP54	IP55
Betriebsgeräusch [dBA] @ 3 m	< 39	< 50	< 37	< 37	< 50
HMI & Mechanik
Lokale Schnittstelle	32″ Touchscreen	37″ Glas + 10″ Touch	10″ Touchscreen	—	—
Kommunikationsprotokoll	OCPP 1.6 / 2.0.1	OCPP 1.6 / 2.0.1	OCPP 1.6 / 2.0.1	—	—
Schlagschutz	IK10 inkl. Display	IK10 inkl. Display	IK10 inkl. Display	IK10	IK10
Gewicht [kg]	271	277,5	40	77	234

AUSDRUCKEN IM A4-FORMAT

TECHNISCHE DATEN · LEISTUNGSEINHEITEN

POWER UNIT 200 · POWER UNIT 300 · MAX.

N* — Anzahl der 50-kW-Leistungsmodule.


	POWER UNIT 200	POWER UNIT 300	MAX
Eingang
Eingangsspannung [V AC]	360–530 +PE	360–530 +PE	360–530 +PE
Nennstrom Eingang	N* · 76 A @ 400 V N* · 63 A @ 480 V	N* · 76 A @ 400 V N* · 63 A @ 480 V	N* · 76 A @ 400 V N* · 63 A @ 480 V
Eingangsleistung [kVA]	N* · 53	N* · 53	N* · 53
Eingangsfrequenz [Hz]	50 / 60	50 / 60	50 / 60
Wirkungsgrad [%]	> 96	> 96	> 97
Leistungsfaktor	> 0,99	> 0,99	> 0,99
THDi [%]	< 4	< 4	< 4
Ausgang
Ausgänge (eingesetzt)	bis 4	bis 4	bis 8
Ausgangsspannung [V DC]	150–1000	150–1000	150–1000
Umgebung & Mechanik
Betriebstemperatur [°C]	−35 bis +50	−35 bis +50	−35 bis +50
Schutzart	IP55	IP55	IP55
Betriebsgeräusch [dBA] @ 3 m	< 60	< 62	in Klärung
Schlagschutz · Gehäuse	IK10 · Stahl (C5)	IK10 · Stahl (C5)	IK10 · Stahl (C5)
Gewicht [kg]	750	1.050	3.500

AUSDRUCKEN IM A4-FORMAT

ABMESSUNGEN

Maße im Überblick.

BLUEBERRY PLUS

H · 2.000 mm
B · 690 mm
T · 405 mm

I-LIGHT

H · 2.550 mm
B · 620 mm
T · 530 mm

E-FLOW

H · 700 mm
B · 430 mm
T · 225 mm

SATELLIT WALLBOX

H · 903 mm
B · 712 mm
T · 214 mm

GEKÜHLTER SATELLIT

H · 1.530 mm
B · 620 mm
T · 530 mm

POWER UNIT 200

H · 1.600 mm
B · 1.500 mm
T · 605 mm

POWER UNIT 300

H · 2.000 mm
B · 1.500 mm
T · 605 mm

MAX

H · 2.000 mm
B · 2.900 mm
T · 1.150 mm

NORMEN & RICHTLINIEN

Konform. Geprüft. Interoperabel.

DC-LADEN

EN IEC 61851-1 · EN 61851-23 · IEC 61851-21-2
ISO 15118 inkl. Plug & Charge · DIN 70121
CHAdeMO · UL 2202 · GB/T 18487.1 · CSA C22.2 #46

STECKVERBINDUNGEN

CCS2 / CCS1 (IEC 62196-3) · CHAdeMO (JEVS G105)
GB/T (20234.3) · NACS (SAE J3400)

EMV

Emission: IEC 61000-6-4 (Industrie)
Störfestigkeit: IEC 61000-6-2 (Industrie)

EU-RICHTLINIEN

Niederspannungsrichtlinie 2014/35/EU
EMV-Richtlinie 2014/30/EU
2011/65/EU (RoHS) · 1907/2006 (REACH)

ZERTIFIZIERUNGEN & STANDARDS

Konform mit den anspruchsvollsten Märkten weltweit.

JOIN THE #BLUEREVOLUTION

Bereit, Ihren Standort zu elektrifizieren?

KWiQ ist zertifizierter Wiederverkäufer und Berater der i-charging Ladetechnologie.

Wir planen Ihre verteilte Ladeinfrastruktur von der Standortanalyse bis zur Inbetriebnahme und darüber hinaus. Sprechen Sie mit uns über die passende Kombination aus Leistungs- und Bedieneinheiten.

Beratung anfragen

Oliver P. Kaul

Geschäftsführer · KWiQ GmbH

angebot@kwiq.eu
+49 2602 6727450

Montabaur, Deutschland

Kontaktdaten scannen

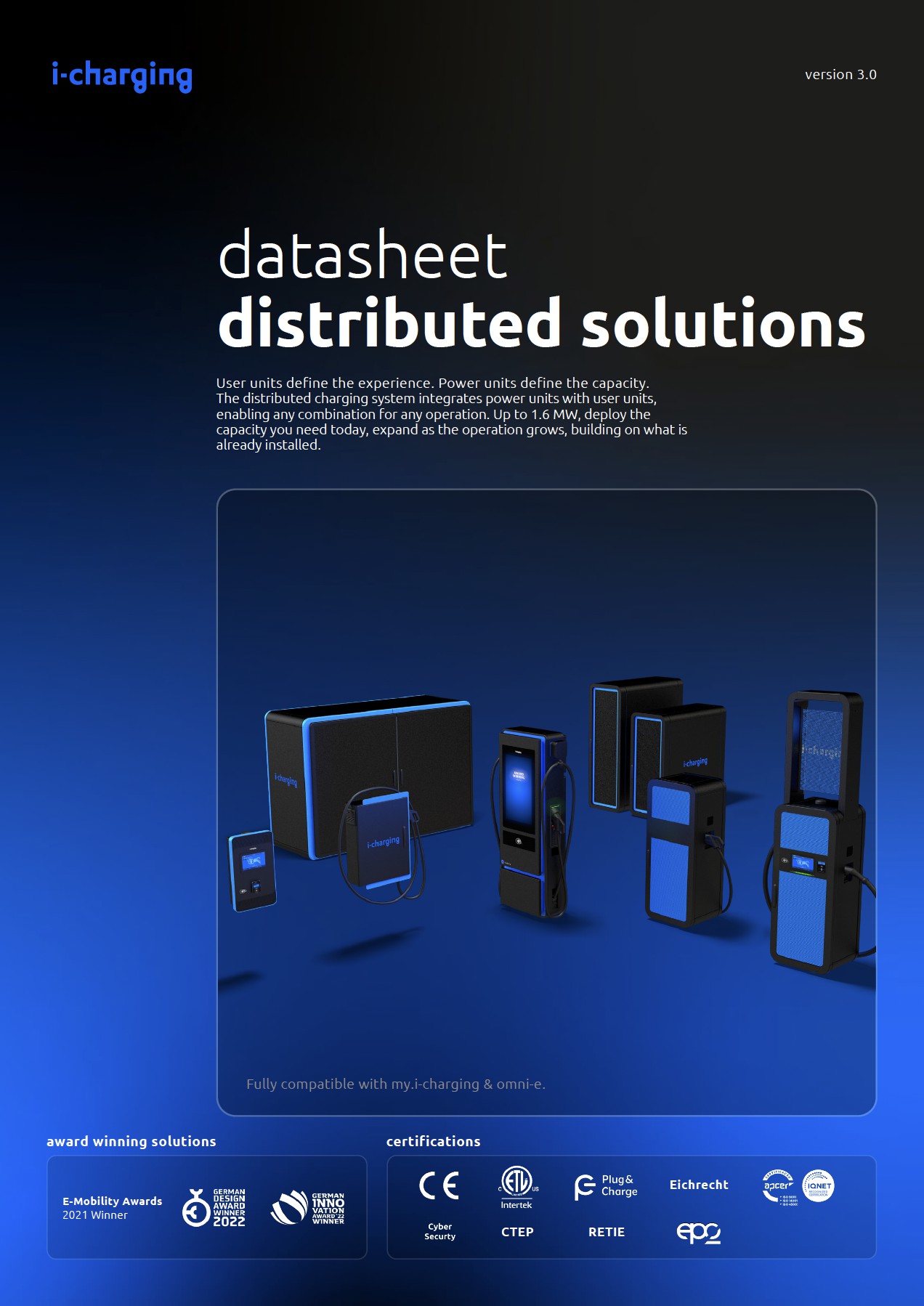

TECHNISCHE DATEN · BROSCHÜREN
